La mina de agua de la finca de Trigueros en Carmona

Los Alcores Sevillanos son una peculiar formación geológica formada por suaves colinas generadas por la acumulación de materiales marinos durante el período Mioceno hace más de 5 millones de años. Materiales que han generado una conocida y utilizada roca “el Alcor”. Esta característica colina se desarrolla desde la localidad de Alcalá de Guadaira hasta Carmona donde alcanza su máxima altura a más de 200 metros sobre el nivel del mar. El Alcor es muy permeable y está asentado sobre rocas margosas que por su impermeabilidad generan grandes bolsas de agua y múltiples manantiales repartidos por toda la colina. La colina da paso a la vega o Campiña Sevillana, un terreno ideal para el cultivo. Estas características geofísicas tan favorables de Los Alcores han provocado una intensa ocupación a lo largo de los siglos generando un entorno arqueológico excepcional.

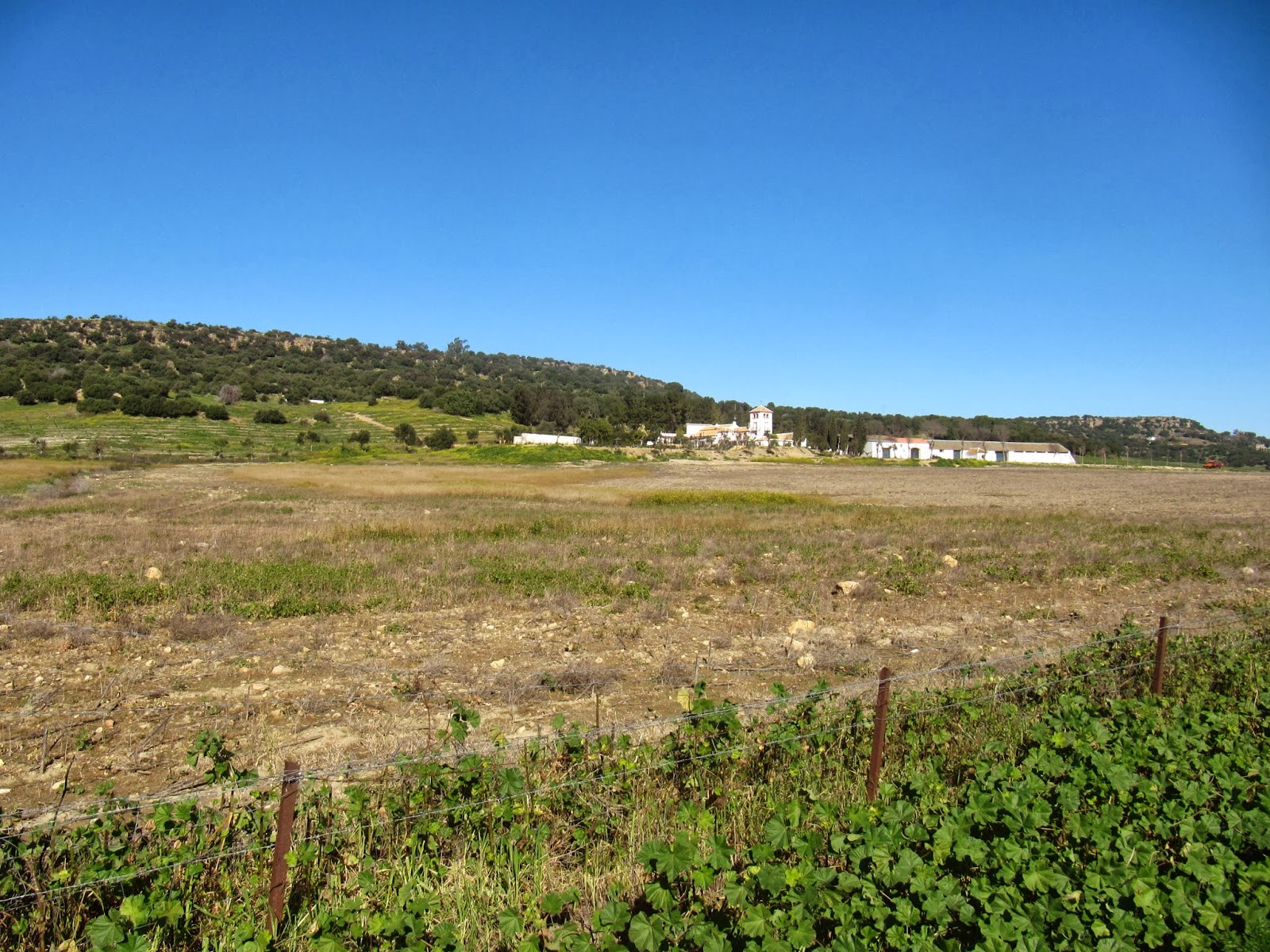

La finca de Trigeros  se haya situada a unos cuatro kilómetros del casco urbano de Carmona, sobre la colina de los Alcores, lindando con la vega, sus coordenadas aproximadas son: X. 263472  Y. 4085483,  Z. 137.  Es una zona  conocida en el  ámbito  arqueológico  por la existencia de asentamientos y necrópolis  prerromanos  y  sobre los que se superponen restos de ocupación romana . Proxímo a esta finca existe un famoso enclave excavado  hace más de un siglo por el famoso arqueólogo  Jorge  Bonsor conocido como «El Acebuchal» y donde  sacó a la luz  diversas piezas de ajuares considerados orientalizantes o  tartésicos  por la tipología de sus decoraciones, destacan no obstante los  maravillosos   ejemplares de baso campaniforme que acabaron en la colección de la Hispanic Society of New York. Estos hallazgos delatan, como en la mayoría de yacimientos de los Alcores, un importante e insistente poblamiento de la zona, al menos desde el calcolítico (3.000 años antes de Cristo). Sobre estos primitivos asentamientos se superpone  un importante habitad de época romana, atestiguado por los muchos enterramientos aparecidos en las cercanías  y por los múltiples restos de edificaciones que aún se conservan en la zona.   En la primera visita que realice a la finca en el año 1986 aún quedaban restos visibles de una estructura de piedra labrada, situada en las proximidades del cortijo y  que parecía un aljibe alimentado por una canalización a cielo abierto que provenía de otra  canalizacion subterránea procedente de la zona alta de la finca , paralela a la mina de agua estudidada y compuesta por túneles de apenas 50X50 cm. y por un total de cinco pequeños pozos que iban reduciendo su profundidad a medida que se acercaban a la Vega, adaptandose así a la pendiente del terreno y a distancias de 6,5, 12,8 y 14 metros. Las pequeñas dimensiones de las galerías suguieren que se trata de una canalización excavada desde arriba y luego tapada, dejando cada ciertos tramos pozos de registro.  Por desgracia a día de hoy ya no queda casi nada de estas canalizaciónes, han sido arrasadas para construir una huerta. Sólo hemos localizado uno de los pequeños pozos de registro por el que sigue circulando agua. Las siguientes imágenes son recientes  y pertenecen al   pequeño pozo  que queda y al interior de esta galería.

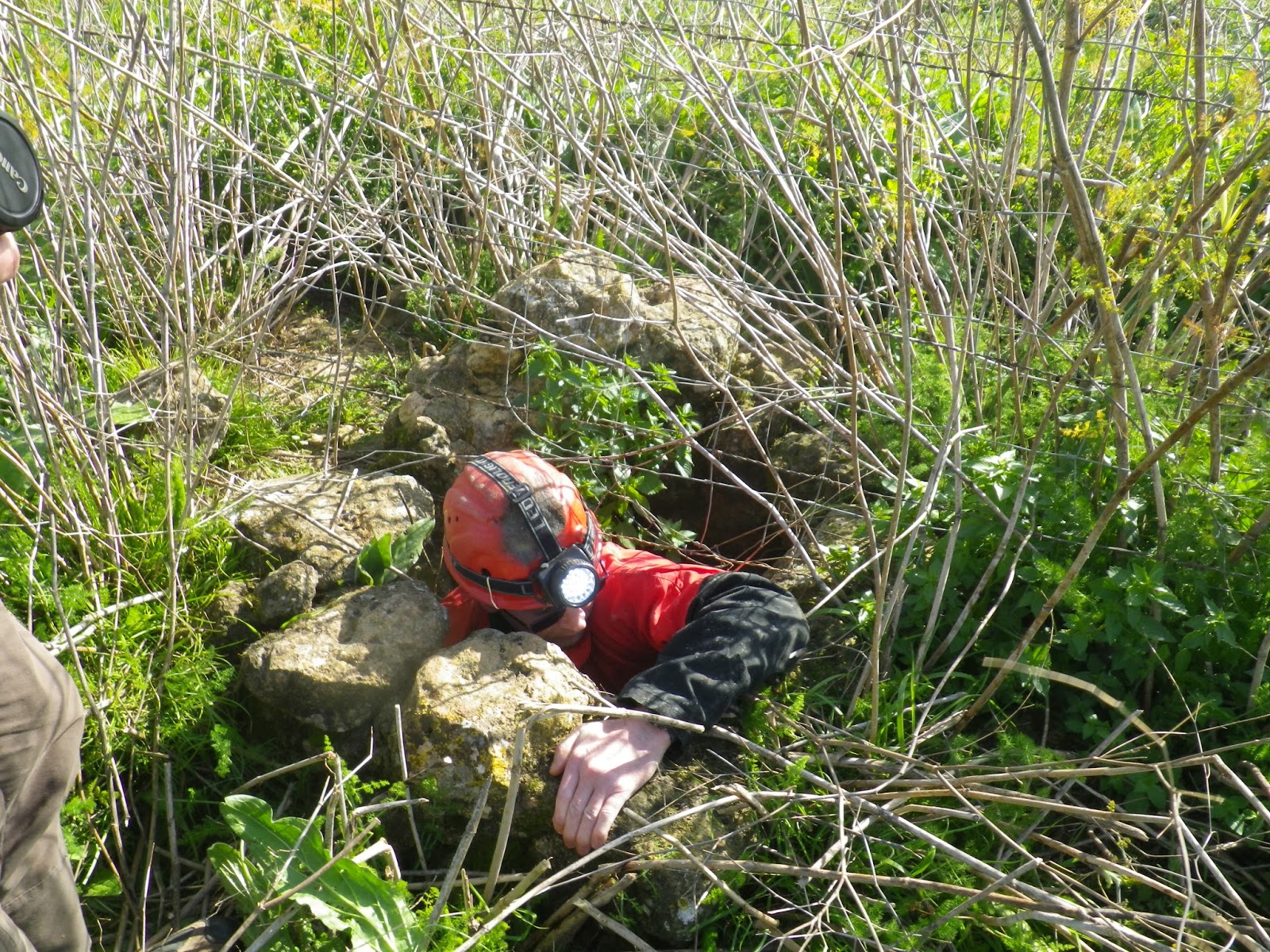

 En cuanto a la mina por desgracia  ha sido parcialmente destruida, estando completamente tapados los pozos principales y quedando sólo accesibles dos pequeños pozos terminales que están actualmente  inundados a consecuencia (suponemos)  del taponamiento de la salida natural del agua de la mina.
En el año 86  realicé un plano aproximado de la situación de la mina, de las acequias subterráneas y de los restos aún existentes junto al cortijo. El plano es el siguiente:

En el plano aparece una excavación de cuatro metros de profundidad , seis metros de anchura y veinte de largo realizada  para la colocación de un aljibe y donde quedó a la luz un corte del yacimiento  distinguiéndose muros y cimentaciones. Actualmente dicha excavación ha sido tapada. Adjunto una foto aérea extraída de  Google donde se puede ver la finca y el trazado aproximado de la mina de agua  con un trazo rojo. La pequeña canalización subterránea  está dibujada con un trazo azul. La canalización aérea y todavía visible en la foto aunque no a nivel de suelo y donde estaban las estructuras descritas esta en trazo verde . Como se puede ver  el agua era encauzada hacia donde hoy esta la finca. El trazo amarillo es el resto de muralla de factura árabe que aún existe en la finca y que aparece en la siguiente imagen. Esta claro que actual  finca esta edificada sobre restos de un asentamiento árabe conservandose algunas estructuras. En el interior del cortijo existe un pozo-aljibe elaborado con ladrillos que debe ser de esta época.

En cuanto a la excavación descrita  estaba en la zona donde hoy está la huerta y donde en la foto se señala con una marca de posición con el título «yacimiento romano tumbas y edificaciones» . A continuación transcribo  la descripción que hice entonces de lo que se apreciaba en el corte de la fosa:

 «Sobre el corte se aprecia un estrato muy superficial de 0,4 a 0,5 metros en el que se aprecian cerámicas de tipología reciente así como abundante materia orgánica. a unos 0,6 metros de profundidad aparecen dos muros rectangulares de un metro de grosor y dos de profundidad compuestos por bloques de piedra y argamasa, bajo los muros se aprecia un piso de piedras y tégulas. Parecen fondos de viviendas. Se ven paredes enlucidas y muchos fragmentos de cerámicas árabes y romanas (siguillata, cereamica gris, etc.) la potencia del estrato descrito es de 2,5 metros, debajo de él existe un estrato virgen de arcilla roja y la afloración de la roca calcárea. En la pared lateral de la fosa, a unos 2,4 metros he podido entresacar entre piedras y barro unos fragmentos de sílex con tratamiento de lascado. Cabe destacar  que , según me contó el propietario de la finca, durante la excavación apareció un enterramiento bajo una gran losa de mármol, sin labrar (esto ha sido algo común en la zona, de hecho al camino que baja a la finca se le llegó a denominar «el camino de los muertos», por la gran cantidad de enterramientos que salieron a la luz cuando este se construyó), no recordaba  ningún tipo de ajuar funerario.»

En cuanto a la  mina objeto de este estudio ,adjunto el plano original  donde aparece denominada como  «Mina del Acebuchal»;  esta compuesta por un total de cinco pozos conectados con galerías. La longitud total que pudimos explorar es de unos 140 metros. La profundidad de los pozos es muy constante entre los 9 y 10 metros, algo completamente anómalo en una mina de agua ya que no se aprecia ninguna galería de conducción hacia el exterior pero ,como más adelante razono, creo que debería de existir. Parece que la funcionalidad de la mina era almacenar toda el agua de los manantiales en el pozo principal o colector, desde donde tendría que ser extraída al exterior o encauzada por algún conducto que no hemos localizado.
Cuando se exploró en el año 86  el acceso a la mina era  una galería de apariencia moderna  excavada hasta el pozo principal o colector (el de mayor diámetro, unos 4 metros) de unos diez metros de longitud y cerrada en su parte superior con una bóveda de piedras. Esta galería parece posterior a la mina y fue realizada excavando una zanja que luego se cubrió con grandes losas de piedra y donde había una gran cantidad de mangueras , tuberías modernas y un pozo reciente. En el fondo de la galería una pequeña gatera  conecta con el pozo principal de la mina a unos dos metros sobre el nivel del agua. Actualmente esta entrada a la mina y el pozo principal  están  totalmente colmatados de arena y piedras pero  sigue  todavía visible la bóveda de piedras como se ve en la foto tomada por el compañero Aurelio Bonilla de la Asociación Fuente del Sol del Viso.

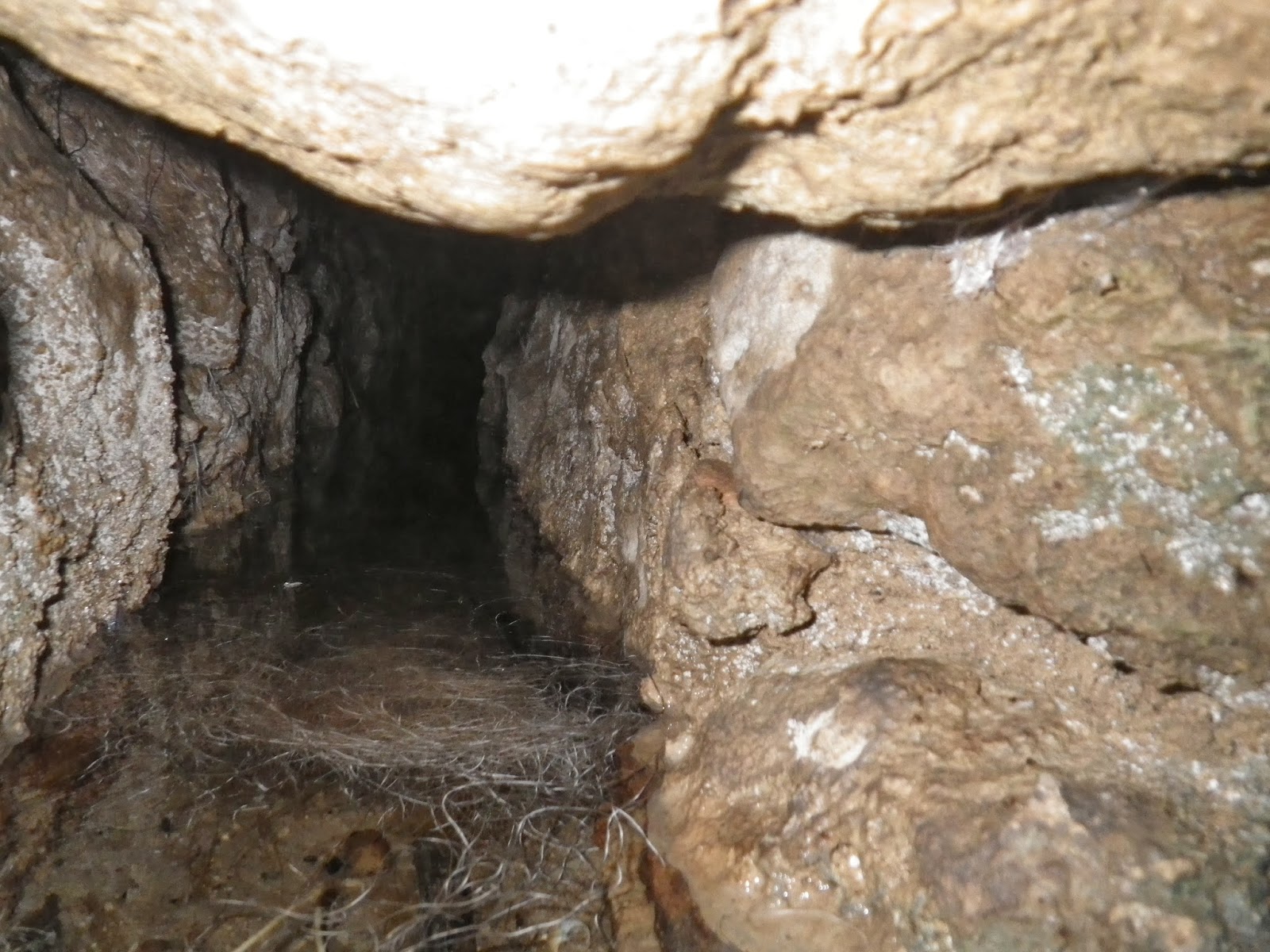

Del pozo principal parten dos galerías; una con dirección Noroeste con unas dimensiones de unos dos metros de alto por un metro de ancho y que a los pocos metros se ensancha en la pared lateral izquierda por la existencia de un manantial que brota del suelo, tras recorrer veinte metros se estrecha y  culmina en un nuevo manantial situado en la base de un pozo abierto de unos nueve metros de profundidad y apenas un metro de diámetro. Junto a este pozo existía un pozo paralelo .Este pozo se encuentra también totalmente tapado en la actualidad. Volviendo al pozo principal y tomando por la otra galería de dirección Noroeste recorreremos otros veinte metros por una galería similar hasta alcanzar un nuevo pozo de dimensiones más reducidas y del que   parten dos nuevas galerías la primera con dirección Norte  y que acaba por cegarse a los pocos metros por un derrumbe, se aprecia como de ella proviene un pequeño hilo de agua por lo que podríamos pensar que viene de un manantial.
La otra galería (principal) tienen unas dimensiones más reducidas 1,8X0,75m.  gira ligeramente  hacia el Oeste y tras recorrer 15 metros desemboca en un nuevo pozo también de pequeñas dimensiones (1m. de diámetro). Antes de llegar a este punto existe  un muro de piedras en un lateral que podría ser un conducto cegado o un refuerzo  para contener una beta de arcilla. En el pozo encontramos dos nuevas galerías ,  la primera con dirección Noroeste que a los pocos metros culmina en un manantial que brota de la pared pero que actualmente esta seco, sin pozo al exterior. La otra galería (principal) mantiene la misma dirección que la precedente y morfología similar pero a los pocos metros cambia bruscamente de altura pasando de medir 1,8 metros a 77 cm.
 Tras recorrer unos diez metros en estas dimensiones alcanzamos un nuevo pozo y recuperamos la altura de 1,8 metros  y  del que vuelven a salir dos galerías, una con dirección Noroeste de altura reducida (65 cm.) por la que se avanza con dificultad y que tras 17 metros alcanza una especie de cámara a la que no  pudimos acceder. El suelo en esta zona esta cubierto de finas placas de caliza precipitada que se rompen bajo nuestro peso, esto es debido a que esta galería trae un pequeño hilo de agua por lo que debe proceder de un manantial, aunque el caudal que fluye es mínimo. En cuanto a la  segunda galería (principal) mantiene un rumbo similar pero girando ligeramente al Norte, las paredes han sido reforzadas artificialmente con piedras y argamasa. El techo que en principio es de piedras planas acaba por ser de tégulas encajadas unas con otras. La galería fue reforzada para evitar su derrumbe. La construcción artificial tiene una altura de 70 cm. una anchura de 30 cm. y una longitud de 12 metros. La galería continúa pero no avanzamos más porque algunas tégulas parecen sueltas y hay peligro  de derrumbe.Todas las galerías presentan unas muescas o excavaciones sobre las paredes a distintas alturas llamados lucernarios para  sostener las lucernas de aceite  que iluminarían  las labores de excavación.
Es evidente que esta mina fue construida para el abastecimiento de un asentamiento humano  de cierta importancia . No es fácil  determinar si las canalizaciones existentes son contemporáneas a la mina o posteriores, lo que  sí es claro que estas tienen la misión  de conducir el  agua hasta lo que hoy día es el cortijo y este (como se ve claramente) tiene cimientos árabes. Por la excavación y los restos que aún se ven sobre el terreno el asentamiento romano debía de estar más hacia la colina, justo por debajo de la mina de agua, lo que suguiere una asociación asentamiento romano-mina. Es curioso el «escalón» existente entre los últimos pozos  que parece destinado a conseguir  que el nivel de agua  de estos dos pozos finales de la mina tuviera siempre un nivel mínimo (así parece deducirse de las marcas de agua existentes). Otro hecho curioso es la excavación de una galería de apenas setenta centímetros de altura que conecta con un manatial. Excavar en estas dimensiones obliga a hacerlo tumbado y esto no debe ser nada fácil, de hecho no recuerdo ninguna otra mina donde haya encontrado galerías excavadas con estas dimensiones, esto es algo a lo que tendremos que buscar explicación. La distancia excavada en estas condiciones es de casi veinte metros y en este punto conecta con un espacio más amplio al que no pudimos acceder. Puede que conecte con otro sector de la mina inexplorado. La siguiente imagen es un perfil de la mina  realizado tambien en el año 86.
Las marcas de agua  delatan un nivel muy constante y que no inducen a pensar que la mina haya estado normalmente  inundada (cosa que sucedería si no existiera un rebosadero) por lo que me inclino a pensar que originalmente tendría un rebosadero, situado seguramente en la galería que parte del pozo principal y por la que entramos a la mina, esta galería ha sido muy modificada en épocas más recientes. La tipología de las galerías en cuanto a morfología y dimensiones son típicas de esta zona de Los Alcores. (Mina de agua de Alcalá, de Alcaudete, etc.) . La distancia entre lumbreras (pozos) oscila entre quince y  veinte metros lo que concuerda con el patrón que suele ser  habitual aquí en los Alcores y en otras partes del mundo (como en los Kanats de Iran). La construcción interna de refuerzo donde se han empleado tégulas y los lucernarios sugieren que la mina es de origen romano. La estructura y funcionalidad de la mina es clara y simple, hay una galería principal que recoge mediante galerías secundarias el agua de al menos cinco manantiales que se encauzan hacia una galería recolectora hasta  el pozo principal o colector. La galería principal acaba en una construcción artificial realizada para el refuerzo de las paredes y techo que no hemos llegado a superar pero que suponemos debe de de venir de un venero principal y quizás el más importante y caudaloso  de la mina.
La mina forma parte de todo un sistema de abastecimiento de agua construido por las colonias que aquí se establecieron durante siglos y es un patrimonio arqueólogico y cultural que debería ser puesto en valor y protegido. Los estudios de la mina no están ni mucho menos concluidos y sería necesario ampliarlos. El deficiente estado actual de la mina puede ser en parte subsanado por los propietarios de la finca. Nos  hemos puesto en contacto con el  actual propietario al que hemos comunicado tanto la existencia de esta mina como su estado y se ha interesado mucho  por el tema. La idea es intentar bajar el nivel de agua actual creando de nuevo un rebosadero y poder volver a visitar y reexplorar sus conductos hasta donde sea posible. Las novedades al respecto las iré reflejando en este blog.
Esta finca posee un patrimonio arqueológico excepcional. En una vista reciente de la AAES junto con la Asociación Fuente del Sol a la mina  pudimos localizar y explorar un silo calcolítico situado en las cercanías https://www.facebook.com/#!/juan.tirita.9/media_set?set=a.572052619472926.127380.100000045783757&type=1
y donde apareció un magnifico ejemplar de Chopping tool , tallado en un canto rodado.

Fuentes consultadas:
EL YACIMIENTO DE «EL ACEBUCHAL»(CARMONA,SEVILLA):UN ANÁLISIS DE LAS ESTRUCTURAS CALCOLÍTICAS A TRAVÉS DE LOS ESCRITOS INÉDITOS DE J.BONSOR E HISTORIOGRAFÍA.    María Lazarich Gozález, Inmaculada Ladrón de Guevara, Merecedes Rodriguez de Zuloaga, Milagrosa Sánchez Andreu.
